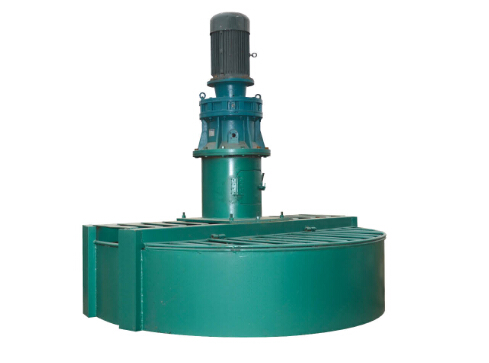

盘式搅拌机
    盘式搅拌机
    概述: 盘式搅拌机,它由搅拌盘、出料口、搅拌臂、机架、齿轮箱包以及传动机构组成,其特征是搅拌盘中央设置有一圆筒,圆筒上设置有一圆筒盖,搅拌臂固连在圆筒盖上,搅拌轴联接圆筒盖的一端穿过圆筒,搅拌轴带动圆筒盖转动,从而带动搅拌臂转动,带动搅拌轴转动的传动机构由四级传动机构。该搅拌机寿命长、节能省

产品简介:

盘式搅拌机,它由搅拌盘、出料口、搅拌臂、机架、齿轮箱包以及传动机构组成,其特征是搅拌盘中央设置有一圆筒,圆筒上设置有一圆筒盖,搅拌臂固连在圆筒盖上,搅拌轴联接圆筒盖的一端穿过圆筒,搅拌轴带动圆筒盖转动,从而带动搅拌臂转动,带动搅拌轴转动的传动机构由四级传动机构。该搅拌机寿命长、节能省电、体积小、搅拌速度快、可连续不断工作。

用途及特点:该机主要用于原料的混合。盘内采用聚丙烯板内衬或不锈钢板,因此,不易粘料。耐磨损,采用摆线针轮减速机具有结构紧凑、操作方便、搅拌均匀、卸料输送方便等特点。

结构简述

整机可分为三大部分:

1、机架部分:机器所有工作体全部安装固定在机架上,该机的机架均采用优碳钢板、槽钢焊接而成,并通过特定的工艺要求,已达到本机所使用的目的;

2、传动连接部分:本机采用摆线针轮减速机带动主轴旋转工作,其主机工作部分均采用尼龙柱销是传动连接器相齿和传递驱动,方便组装与维修;

3、搅拌工作部分:由传动轮通过柱销联轴器传至主轴。将物料在搅拌室内均匀的翻转,使物料能得到充分的混合,从而大大的减少了物料的残留量。

五、主要技术参数









转速



功率

生产能力



 ×  ×



重量

直径

壁高



mm

mm

r/min

kw

t/h

mm

kg

PJ1600

1600

400

12

5.5

3-5

1612×1612×1368

1200

PJ1800

1800

400

10.5

7.5

4-6

1900×1812×1368

1400

PJ2200

2200

500

10.5

11

6-10

2300×2216×1503

1668

PJ2500

2500

550

9

15

10-16

2600×2516×1653

2050










安装与调试

1.安装:本系列盘式搅拌机出厂时主要有以下部件:

1>.搅拌机主体,主题包括机身、搅拌室、搅拌转子结构;

2>.摆线针轮减速机一台;

3>.附件:柱销。

2.调试:本机出厂前已调整过,但因现场的维修或远转使用后出现的问题仍需要调整。

使用须知

1、本机应在无负荷的情况下启动,严禁带料开启,以避免造成损坏;

2、严禁物料中带有加大块石子、铁块等;

3、开机前先检查所有螺栓是否松动;

4、检查轴承座内及减速机内的油面是否到位;

5、启动主电动机,检查旋转方向是否相反,如相反应立即停车调整;

6、停车前应先停车送料,严禁带料停车。

润滑指示

1、减速机使用前必须加润滑油,润滑油一般采用HJ40-50号机械油,也可以采用HL20-30号齿轮油。润滑油的油面高度应在机座上的圆形油标指示范围内。第一次加油运转100个小时后,应更换新油,此后每四个月更换一次,换油时要清洗干净。

2、轴承每班次打一次润滑油,润滑油型号为3号钙基脂润滑油,装入量为1/3—1/2,并定期更换新润滑油,更换时轴承要洗净。

3、出料门扳手处应经常滴注润滑油,以减轻劳动力。

机器常见故障及排除方法

故障现象

故障原因

排除方法

1.电机不能正常运转

1.电压过高或过低

1.等电压稳定后在启动

2.电机缺相运行

2.接通缺相,三相运行

3.电机绕组短路

3.检修或更换电机

2.减速机有异响

1.缺润滑油

1.加入润滑油

2.零部件损坏

2.检修或更换减速机
